槽式太陽能熱發電系統沙盤模型
槽式太陽能發電采用多個槽形拋物面式聚光器，將太陽光聚集到接收裝置的集熱管上，加熱工質，產生高溫蒸汽后推動汽輪機發電.收集裝置的幾何特性決定了槽式太陽能發電的聚光比要低于塔式，通常在10～100之間，運行溫度達400℃.

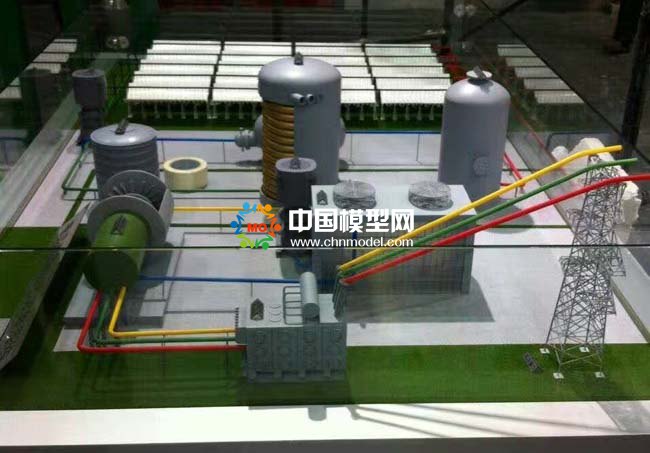

槽式太陽能熱發電系統沙盤模型
槽式太陽能發電包括聚光集熱部分、換熱部分、發電儲能部分。其中，發電儲能部分與塔式基本相似，不同之處在于聚光集熱和換熱部分.聚光集熱是整個槽式發電系統的核心，它由聚光陣列、集熱器和跟蹤裝置組成.在此部分，集熱器大多采用串、并聯排列的方式，可按南北、東西和極軸3個方向?qū)μ柟膺M(jìn)行一維跟蹤.在換熱部分，預熱器、蒸汽發生器、過熱器和再熱器4組件實現了工質加熱、換熱、產生蒸汽、進行發電的過程.由于槽式發電系統結構相對緊湊，其收集裝置的占地面積比起塔式和碟式來說，相對較小，因而為槽式太陽能發電向產業化發展奠定了基礎.
