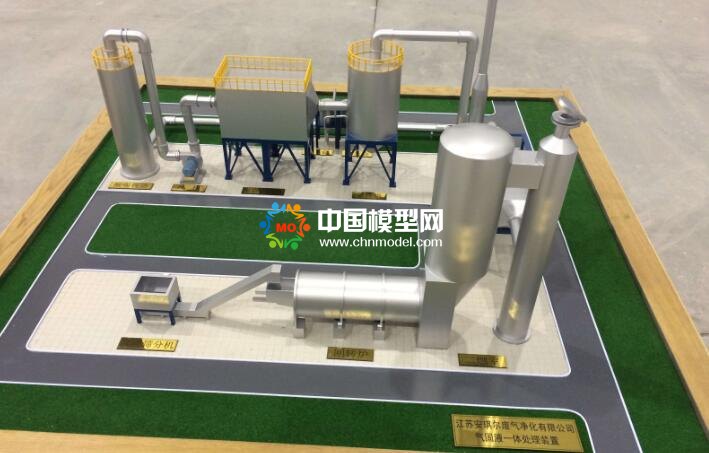

氣固液一體處理沙盤模型
1.車間廢氣通過換熱器進行預熱。廢液廢氣一起通入焚燒爐。
2.固廢以特定比例在造粒機內制作成規則狀，推送至回轉爐。
3.回轉爐設定合理補給量及自動調控廢氣風量。窯尾自動出渣。
4.廢氣焚燒爐采用立式、底部排灰的方式，減少占地面積。燃燒器且有自動火焰監測功能，PLC控制燃氣補給及助燃空氣量。
5.經處理后的尾氣溫度高，采用余熱鍋爐、換熱器和再熱器進行熱量回收，用于生成蒸汽、預熱車間廢氣及加熱排空尾氣。
6.急冷塔給水管道上自動調節給水流量，煙氣實現迅速降溫。
7.煙氣通入干式洗滌系統。煙氣管道布置活性炭噴射裝置，反應后的活性炭回收用至回轉爐，減少環境污染及燃料成本投入。
8.煙氣通過布袋式除塵器，濾袋外表面截留較細粒徑的粉塵、顆粒入飛灰。
9.設置一堿洗填料塔，保證酸性氣體的總吸收率達99.5%以上。
10.大功率風機后置，使系統呈負壓。煙囪設置煙氣在線監測系統。
